 Inläggsrubrik: Re: SAAB 9000 Vector
InläggPostat: mån 21 jan 2013, 19:37
Offline
Administrator
Administrator

Blev medlem: tor 16 maj 2002, 19:15
Inlägg: 2487
Läckert!
Gärna mer bilder på detta :)

_________________
Entusiastbilen: 9000 CD 2.0T -90 I Projekttråd här på forumet
Vardagsbilen med vissa projektambitioner: 9000 CSE 2.0T A50 -98 - SÅLD, till förmån för 9-5 Aero Sportcombi -04


Upp
 Profil

 Inläggsrubrik: Re: SAAB 9000 Vector
InläggPostat: tis 26 feb 2013, 15:06
Offline
Ingen stjärna
Ingen stjärna

Blev medlem: sön 27 jan 2008, 21:43
Inlägg: 74
Ort: Malmö
Trevligt med nytänkande på gamla Saabar :D

_________________
Mitt projekt på 2st Saab 9000 2,3T:
http://forum.saab9000.se/viewtopic.php?f=13&t=18922


Upp
 Profil

 Inläggsrubrik: Re: SAAB 9000 Vector
InläggPostat: tis 26 feb 2013, 18:17
Offline
Ingen stjärna
Ingen stjärna
Användarvisningsbild

Blev medlem: mån 05 mar 2012, 19:29
Inlägg: 99
Ort: Borlänge
Tycker det är kul att följa dina påhitt, roligt med någon som tänker själv och inspirerar oss andra. :)

_________________
Saab 900S -91 (röd)
Saab 9000 A50 -97 (scarabégrön)


Upp
 Profil

 Inläggsrubrik: Re: SAAB 9000 Vector
InläggPostat: tis 26 feb 2013, 21:13
Offline
Tre stjärnor
Tre stjärnor

Blev medlem: tis 12 jul 2011, 14:37
Inlägg: 914
Tack, det är det som är meningen att inpirera till att modernisera SAABarna.
Varför köpa nytt när det funkar så bra med gamla hederliga 9000.
(Fast jag får nog äta upp detta om frugan får bestämma.)
Lite uppdatering: Det har blivit inköp av en 7 tums Surfplatta så nu kan man härja fritt med appar.
Nästa steg skulle vara att montera den i panelen som så här liksom.
http://forum.saabturboclub.com/viewtopic.php?f=27&t=318389
Men den andra panelen jag har är upptagen i en flygsimulator i garaget så jag ska se om man kan
få låna tillbaks den för att börja såga i den.
Sen blir det väl att koppla om Pin 16 eller sätta ett relä så att man bryter strömmen till OBD2 enheten när man slår av tändningen.

_________________
/Timpa
9000CSE 2,3t A50 -97 nu tillslut med E85 !)
http://saab9000vector.blogspot.com/
9-5 2,0t Arc -06 Sedan (Observera: Sedan !)


Upp
 Profil

 Inläggsrubrik: Re: SAAB 9000 Vector
InläggPostat: lör 23 mar 2013, 16:09
Offline
Tre stjärnor
Tre stjärnor

Blev medlem: tis 12 jul 2011, 14:37
Inlägg: 914
Nu har jag kopplat in ett relä till matningsspänningen till OBD2 uttaget så den startar upp först när tändningen är på.
Sedan har jag sågat och demolerat panelen för att få in surfplattan. Plasticpadding och målning
är klart men ni får ursäkta finishen det har inte blivit något precisions arbete.
Inkoppling av laddnings kabeln , här försökte jag jaga fram en kombinerad ladd- och ljud ut kabel
men jag blev aldrig klok på Samsungs tillbehör vilka som passade till vilka modeller.
Sedan behövdes det någonslags bakgrund när plattan inte satt på plats och ett enkelt sätt att ta bort den på....
Det blev slakt av ett DVD fodral och en bild på SAAB logga samt ett buntband som man drar i för att lossa plattan.
Får se om det fungerar i verkligheten tills jag kommer med någon bättre lösning.
Ni som räknar DIN platser ser att det kommer att saknas en DIN för askopp och 12 volts uttag.
För jag kommer att behålla stereo som den är så när jag jagade bränslepump på Biltema så
köpte jag in ett dubbel uttag för 12 volt och med USB laddning.
Den monterades in i den nedre baljan och med USB utgången bakom allting. (Det börjar blir rörigt där bakom...)

_________________
/Timpa
9000CSE 2,3t A50 -97 nu tillslut med E85 !)
http://saab9000vector.blogspot.com/
9-5 2,0t Arc -06 Sedan (Observera: Sedan !)


Upp
 Profil

 Inläggsrubrik: Re: SAAB 9000 Vector
InläggPostat: lör 23 mar 2013, 22:08
Offline
Administrator
Administrator

Blev medlem: tor 16 maj 2002, 19:15
Inlägg: 2487
Schysst att den passade så bra i måtten

_________________
Entusiastbilen: 9000 CD 2.0T -90 I Projekttråd här på forumet
Vardagsbilen med vissa projektambitioner: 9000 CSE 2.0T A50 -98 - SÅLD, till förmån för 9-5 Aero Sportcombi -04


Upp
 Profil

 Inläggsrubrik: Re: SAAB 9000 Vector
InläggPostat: tis 02 apr 2013, 18:35
Offline
Tre stjärnor
Tre stjärnor

Blev medlem: tis 12 jul 2011, 14:37
Inlägg: 914
Det blev lite slaktande av metall skenorna för DIN facken allt för att få in ACC enheten men så här blev det.

_________________
/Timpa
9000CSE 2,3t A50 -97 nu tillslut med E85 !)
http://saab9000vector.blogspot.com/
9-5 2,0t Arc -06 Sedan (Observera: Sedan !)


Upp
 Profil

 Inläggsrubrik: Re: SAAB 9000 Vector
InläggPostat: tis 02 apr 2013, 18:48
Offline
Ingen stjärna
Ingen stjärna

Blev medlem: sön 07 aug 2011, 20:22
Inlägg: 62
Riktigt snyggt!

_________________
Kör: Saab 9000 Cse 2,3T aut 1992


Upp
 Profil

 Inläggsrubrik: Re: SAAB 9000 Vector
InläggPostat: tis 02 apr 2013, 20:57
Offline
Administrator
Administrator

Blev medlem: tor 16 maj 2002, 19:15
Inlägg: 2487
Ser bra ut! Garanterat den största skärmen i en 9000 instrumentpanel som är så pass integrerad :)

_________________
Entusiastbilen: 9000 CD 2.0T -90 I Projekttråd här på forumet
Vardagsbilen med vissa projektambitioner: 9000 CSE 2.0T A50 -98 - SÅLD, till förmån för 9-5 Aero Sportcombi -04


Upp
 Profil

 Inläggsrubrik: Re: SAAB 9000 Vector
InläggPostat: ons 03 apr 2013, 16:02
Offline
Tre stjärnor
Tre stjärnor

Blev medlem: tis 12 jul 2011, 14:37
Inlägg: 914
Nästa steg skulle vara en 10-12 tum på höjden då :lol:
Och så får man slänga ACC panelen och stereon i handskfacket.

_________________
/Timpa
9000CSE 2,3t A50 -97 nu tillslut med E85 !)
http://saab9000vector.blogspot.com/
9-5 2,0t Arc -06 Sedan (Observera: Sedan !)


Upp
 Profil

 Inläggsrubrik: Re: SAAB 9000 Vector
InläggPostat: tor 11 apr 2013, 17:45
Offline
Tre stjärnor
Tre stjärnor

Blev medlem: tis 12 jul 2011, 14:37
Inlägg: 914
Kompletterat bilen med DRL (Daytime running lights) för att gör den lite mer synlig än med sidobelysningen.
Sidolysena tänkte jag koppla framöver till backlampan så att dom lyser när man backar.
Men det blir en senare fråga. Så här ser det ut snabbmonterat och tjuvkopplat.

_________________
/Timpa
9000CSE 2,3t A50 -97 nu tillslut med E85 !)
http://saab9000vector.blogspot.com/
9-5 2,0t Arc -06 Sedan (Observera: Sedan !)


Upp
 Profil

 Inläggsrubrik: Re: SAAB 9000 Vector
InläggPostat: mån 22 apr 2013, 18:57
Offline
Tre stjärnor
Tre stjärnor

Blev medlem: tis 12 jul 2011, 14:37
Inlägg: 914
Backsensor ingår väl på en modern bil ?
Nu när det är vår och barnen på gården börjar hoppa och skutta så är det säkrast att ha lite hjälp när man backar ut bilen
,inte lätt att hålla koll på dem.
Tänkte att det är väl simpelt att slänga dit grejerna och koppla in det men tji fick jag.

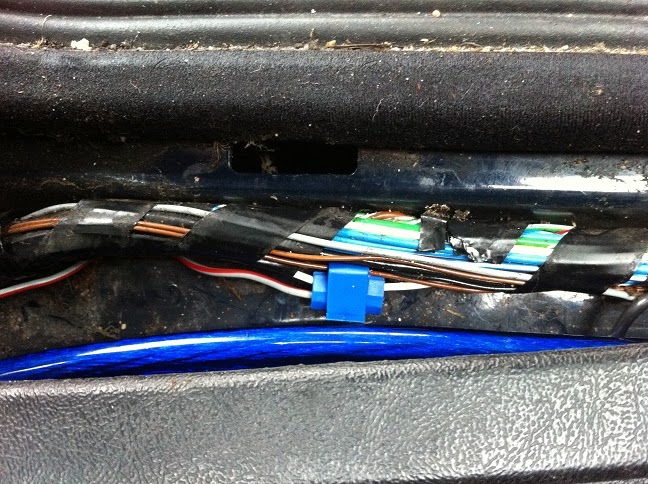

Började med att kablarna till backlampan byter färg i luckan från brun & blå till
vit & svart. Men med lite ohmmätning och en knappnål så hittade jag rätt vita kabel i tröskeln vid bakdörren.

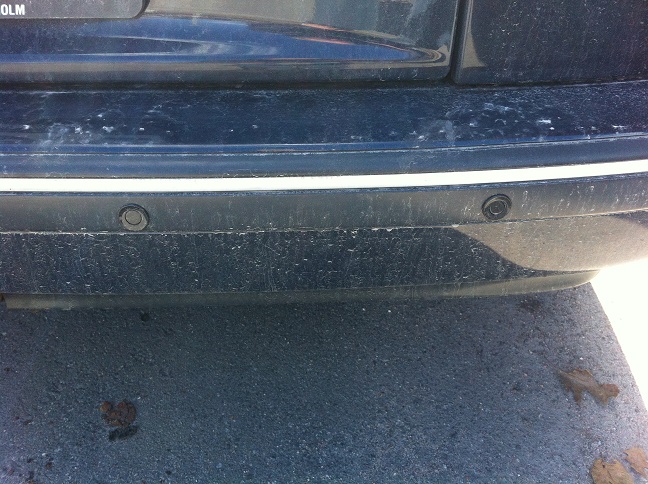

Sedan skulle det bara vara att borra hål i kofångaren med en medföljande 22mm borr och med en
lång borr som jag har sedan tidigare. Tyvärr var den bara 6 mm och inte 8-10 mm som man skulle behövt för att få igenom kontakten.
Fick borra snett nedåt för att kunna vidga hålen och med lite svordommar och hetsiga ord kunde jag mosa igen kontakterna.
Enklast kanske hade vart att skruva ner kofångaren helt man läs sig hela tiden.
Och via "dragkrokskablagegenomgången" drog jag kablarna vidare in i bagegeutrymmet.
Skitig bil som vanligt.

Centralenheten placerade jag där elantennen satt den skorrade mer än hissade upp och ner antennen
trots renoverings kit och ny antennpinne så den åkte ut.
Högtalaren placerades på enheten också så man får sänka volymen lite om man ska höra den.
Tänkte att jag skulle koppla in mute kabeln på stereon samtidigt som dom främre lamporna
så tystnar stereon när man backar. Får se när det blir av.....
Det blev kvickare gjort än väntat jag passade på när jag ändå höll på med kabeldragning.
Tydligen triggar "mute" ingången på stereon på jordning så det blev ett litet relä för att lösa det.
Men det fungerar stereo tystnar och dom främre backlamporna tänds vid backning.

_________________
/Timpa
9000CSE 2,3t A50 -97 nu tillslut med E85 !)
http://saab9000vector.blogspot.com/
9-5 2,0t Arc -06 Sedan (Observera: Sedan !)


Upp
 Profil

 Inläggsrubrik: Re: SAAB 9000 Vector
InläggPostat: lör 27 apr 2013, 19:02
Offline
Tre stjärnor
Tre stjärnor

Blev medlem: tis 12 jul 2011, 14:37
Inlägg: 914
Världens minsta Turbotryckmätare ?
Eftersom jag har lite kapacitet kvar på Arduinokortet för Hel och Halvljuset så blev det en liten tryckmätare.


Med en programsnutt ifrån Arduino.cc hemsida http://arduino.cc/en/Tutorial/BarGraph
Det enda jag behövde ändra var utgångarna.0-5 volt ingång stämmer också perfekt för värdena ifrån MAP sensorn.Bild
Det enda jag ska föröka göra är att den visar peakvärdet och uppdaterar den 1ggr/sek.
(Dioden högst upp visar när Halvljus-automatiken har tänt halvljuset.)
Nu är det peak visning i mjukvaran som jag lagt upp här :
http://saab9000vector.blogspot.se/2013/04/varldens-minsta-turbotryckmatare.html
(det blev 3 sek. visning men man kan gärna öka värdet mera)

_________________
/Timpa
9000CSE 2,3t A50 -97 nu tillslut med E85 !)
http://saab9000vector.blogspot.com/
9-5 2,0t Arc -06 Sedan (Observera: Sedan !)


Senast redigerad av Timpa ons 01 maj 2013, 07:35, redigerad totalt 1 gång.

Upp
 Profil

 Inläggsrubrik: Re: SAAB 9000 Vector
InläggPostat: lör 27 apr 2013, 21:36
Offline
Ingen stjärna
Ingen stjärna

Blev medlem: lör 11 sep 2010, 00:21
Inlägg: 34
Ort: Karlstad
Riktigt kul projekt måste jag säga! Har gått i tankar kring att vrålmodda min gamla v4 och då verkar Arduinokortet vara en bra lösning. Elektronisk choke, regnsensor mm... Kommer nog stjäla en del av dina lösningar isf...

_________________
Mvh
Christian
--------------------------------------------------
Viljan är stor men plånboken tunn.


Upp
 Profil

 Inläggsrubrik: Re: SAAB 9000 Vector
InläggPostat: mån 13 maj 2013, 18:38
Offline
Tre stjärnor
Tre stjärnor

Blev medlem: tis 12 jul 2011, 14:37
Inlägg: 914
Automatisk "Follow me home" funktion.
eller en dålig raggnings replik ? Iochmed att helljus automatiken inte fungerade som jag ville så
tänkte jag nyttja relät till denna funktion. När det är mörkt ute och man stänger av bilen så
tänds helljuset i ca. 30 sek. så att man hittar hem ordentligt. Jag utnyttjar den tidsfördröjda
dator avstängningen till Arduino korten så att dom är aktiverade 30 sek efter att tändningen
slås av. Så nu är det bara att vänta på Höstmörkret :lol:
(För program modifieringen se bloggsidan.)

_________________
/Timpa
9000CSE 2,3t A50 -97 nu tillslut med E85 !)
http://saab9000vector.blogspot.com/
9-5 2,0t Arc -06 Sedan (Observera: Sedan !)


Upp
 Profil

 Inläggsrubrik: Re: SAAB 9000 Vector
InläggPostat: tis 14 maj 2013, 14:23
Offline
Ingen stjärna
Ingen stjärna

Blev medlem: lör 11 maj 2013, 22:38
Inlägg: 8
Ort: Huddinge
Ser riktigt bra ut! Speciellt med backsensorer och "follow me home" funktion. Börja likna utrustningsnivån som farsan har på sin Volkswagen Passat cc... :)

_________________
Saab = Se alla avundsjuka blickar :)


Upp
 Profil

 Inläggsrubrik: Re: SAAB 9000 Vector
InläggPostat: lör 08 jun 2013, 08:39
Offline
Tre stjärnor
Tre stjärnor

Blev medlem: tis 12 jul 2011, 14:37
Inlägg: 914
Börjat så smått att försöka koppla in Surfplattan till stereon och gjort en kabel för AUX ingången (en kopia på KCE-237B kabel). Hittade denna pin. konfig på ingången och använder ingångarna 3,5 och 11 för min kabel. Sedan behövde man aktivera AUX ingången på stereon. Nästa steg blir att lista ut hur man gör en Samsung kabel med Audio ut. Men nu kan man koppla in IFånen ivilketfall......


_________________
/Timpa
9000CSE 2,3t A50 -97 nu tillslut med E85 !)
http://saab9000vector.blogspot.com/
9-5 2,0t Arc -06 Sedan (Observera: Sedan !)


Upp
 Profil

 Inläggsrubrik: Re: SAAB 9000 Vector
InläggPostat: sön 09 jun 2013, 10:07
Offline
Ingen stjärna
Ingen stjärna
Användarvisningsbild

Blev medlem: mån 30 okt 2006, 16:42
Inlägg: 135
Jag har ju varit borta från 9000-forumet ett tag och kommer tillbaka för att hitta den här projekttråde... Fantastiskt! Du håller ju på med precis såna knäppa saker som en annan pillar på. ;)

Arduino gillar vi. Går ju att använda till i princip allt. =D

När ger du dig på automatik till fönsterhissar osv då? ;)

_________________
Saab 9000 Aero -91 (Projekttråd & Garaget.org)


Upp
 Profil

 Inläggsrubrik: Re: SAAB 9000 Vector
InläggPostat: sön 09 jun 2013, 17:39
Offline
Tre stjärnor
Tre stjärnor

Blev medlem: tis 12 jul 2011, 14:37
Inlägg: 914
Automatik till fönsterhissarna ? Tänker du på klämrisken eller någon tempreglering ?
Jag tar gärna emot "galna" förslag :lol:
Men man måste bryta med lite trådgårds arbete också....

_________________
/Timpa
9000CSE 2,3t A50 -97 nu tillslut med E85 !)
http://saab9000vector.blogspot.com/
9-5 2,0t Arc -06 Sedan (Observera: Sedan !)


Upp
 Profil

 Inläggsrubrik: Re: SAAB 9000 Vector
InläggPostat: tis 25 jun 2013, 19:26
Offline
Tre stjärnor
Tre stjärnor

Blev medlem: tis 12 jul 2011, 14:37
Inlägg: 914
Nu går det att lysnna på musik mm. ifrån Surfplattan :D
Fick beställa Samsung kontakten ifrån denna sida.http://shop.kineteka.com/samsung-galaxy-tab-connector(beställde två, en i reserv) sedan var det "bara" att löda.... man märker att man ser sämre
nuförtiden eller är det kontakterna som blivit mindre ?
Med hjälp av denna "enkla" beskrivning: http://forum.xda-developers.com/showthread.php?t=2252479 så går det att lista ut hur man ska koppla. Men jag kan klippa ut det som hjälpte mig.:

"OK, riddle is solved - you can get the 30 pin audio with the following:
•must connect pins 14 (Accessory INT) and 15 (Gnd) -> gets you "docked"
•must connect pin 13 with ~4.2k (3.2k+1k; may vary from 3.7k to 4.8k) to 14+15 -> gets audio to pins 27 (L) and 28 (R)
•EDIT: you should also have the audio-ground separate from power supply ground. So if you can manage this, then connect only Pin 30 to the shield of the audio cables (L+R).
If you like car-dock mode (audio stays on the device) use a resistor in the range of 6.5k to 8k.
Enjoy "

USB laddningen och datakom. kopplades in enligt detta schema lite modifierat. Skippade USB-hubben verkar vara lite överdrivet men man kanske ångrar sig. Hittade den också på samma forum.
Samt en bild på kontakten innan jag vulktejpade ihop den ni vill nog inte se lödningarna på den därav silikonlimmet.

_________________
/Timpa
9000CSE 2,3t A50 -97 nu tillslut med E85 !)
http://saab9000vector.blogspot.com/
9-5 2,0t Arc -06 Sedan (Observera: Sedan !)


Upp
 Profil

Visa inlägg nyare än:  Sortera efter
Ny tråd Svara på tråd  [ 91 inlägg ]  Gå till sida Föregående  1, 2, 3, 4, 5  Nästa

Alla tidsangivelser är UTC + 1 timme


Vilka är online

Användare som besöker denna kategori: Inga registrerade användare och 3 gäster


Du kan inte skapa nya trådar i denna kategori
Du kan inte svara på trådar i denna kategori
Du kan inte redigera dina inlägg i denna kategori
Du kan inte ta bort dina inlägg i denna kategori

Sök efter:
Hoppa till:
cron
POWERED_BY
Swedish translation by Peetra & phpBB Sweden © 2006-2010
